벽체배수판 시공상세도

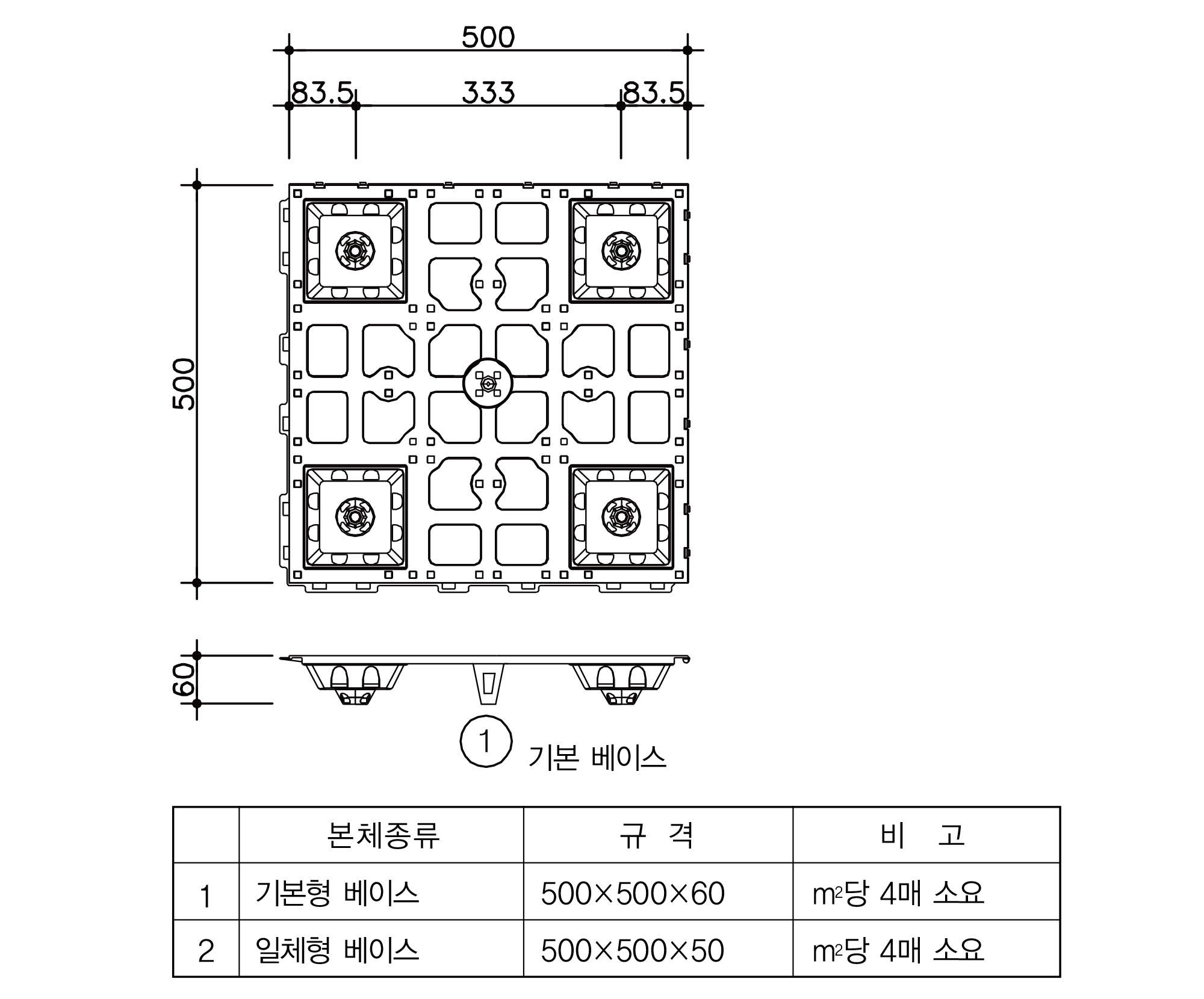

본체(베이스)

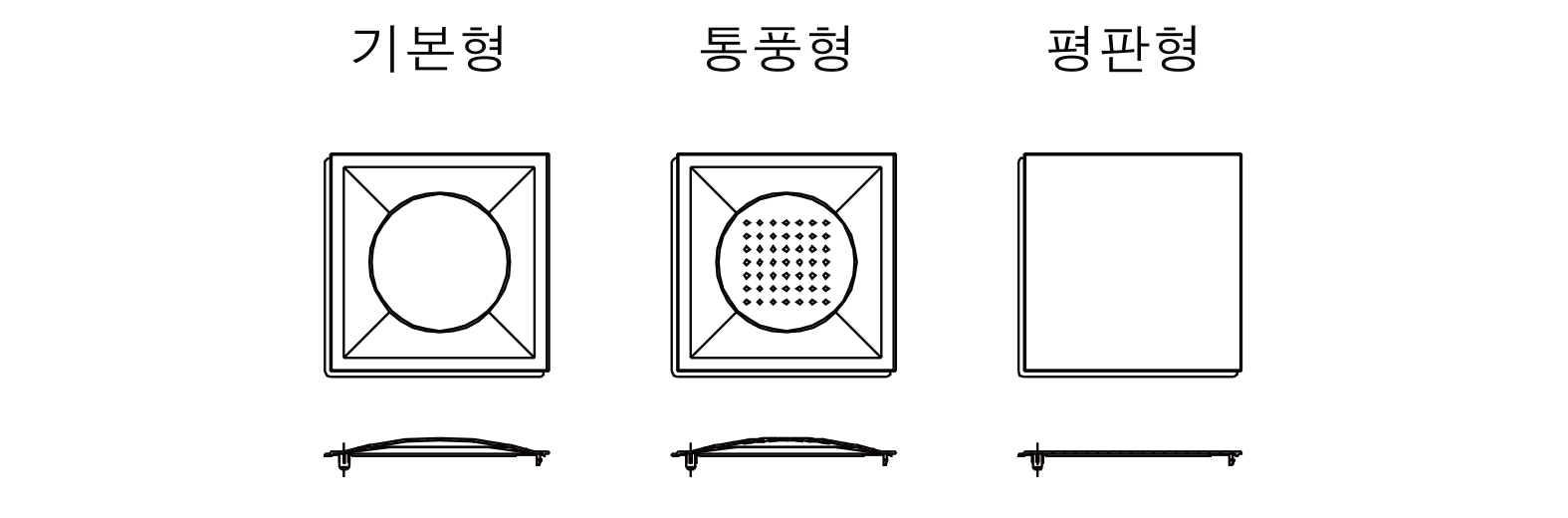

패널 (166X166X10) (1. 기본형패널 2. 일체형패널)

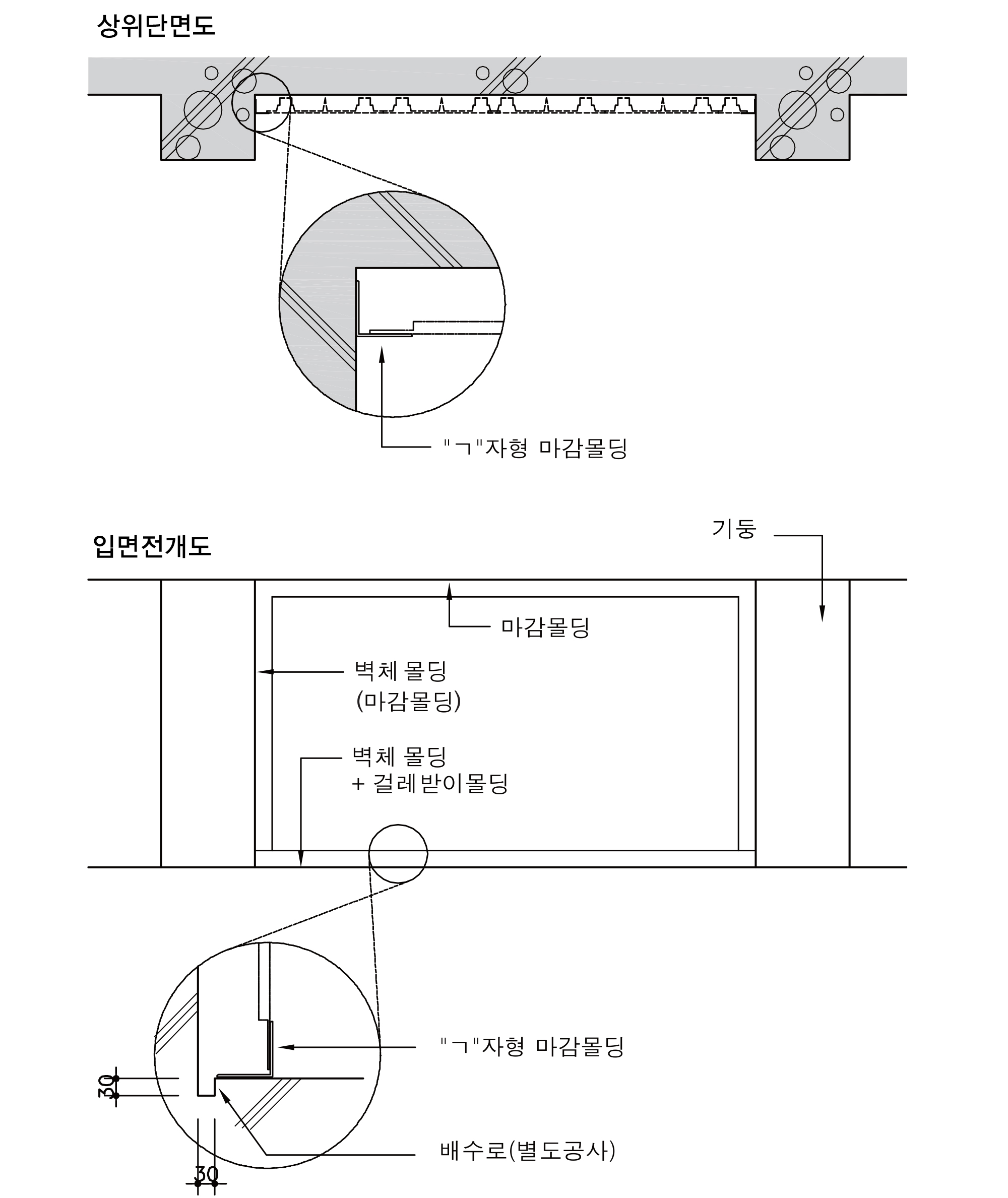

몰딩 고정방법

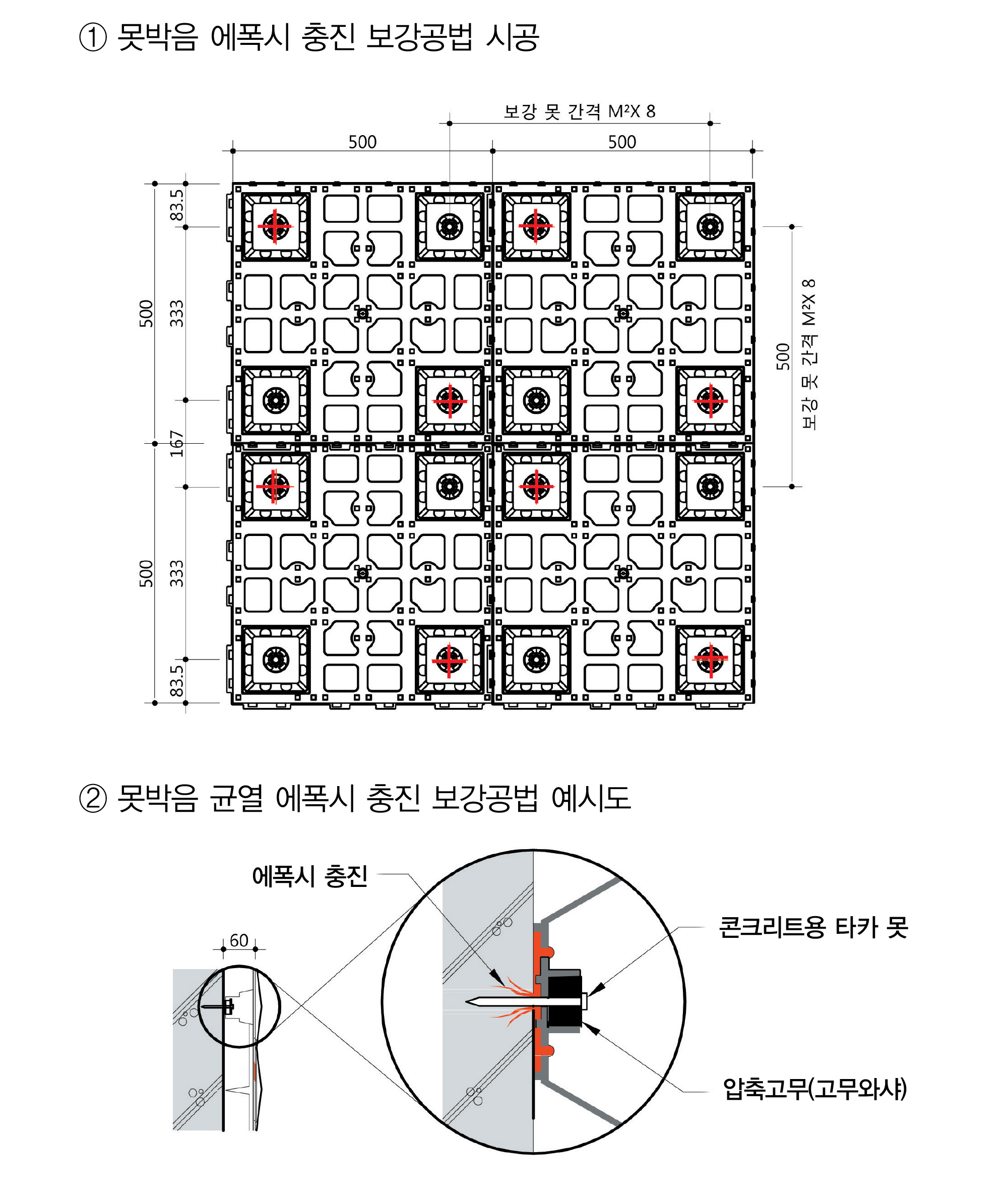

본체(기본형·일체형) 고정방식
단면상세도 - 1

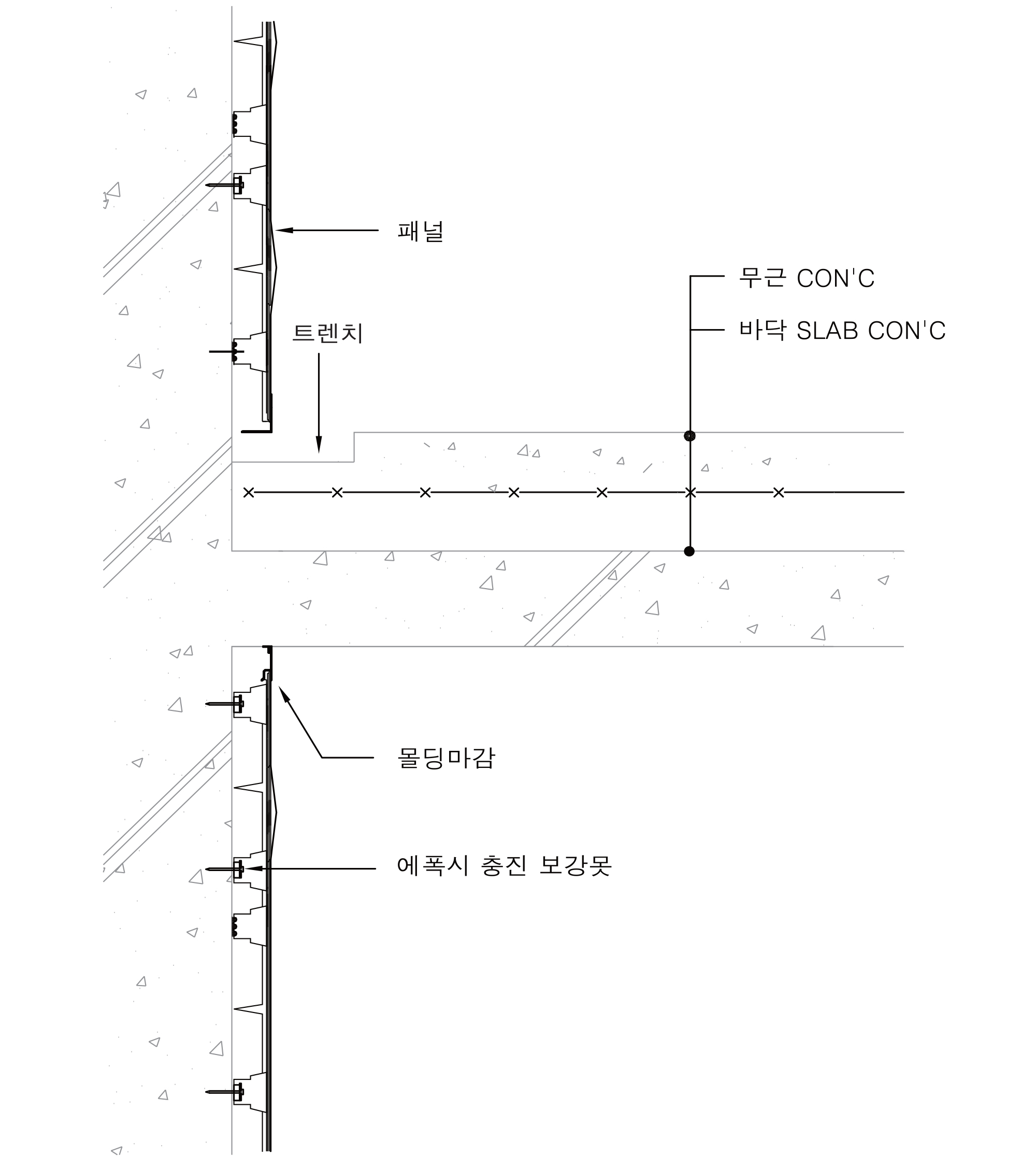

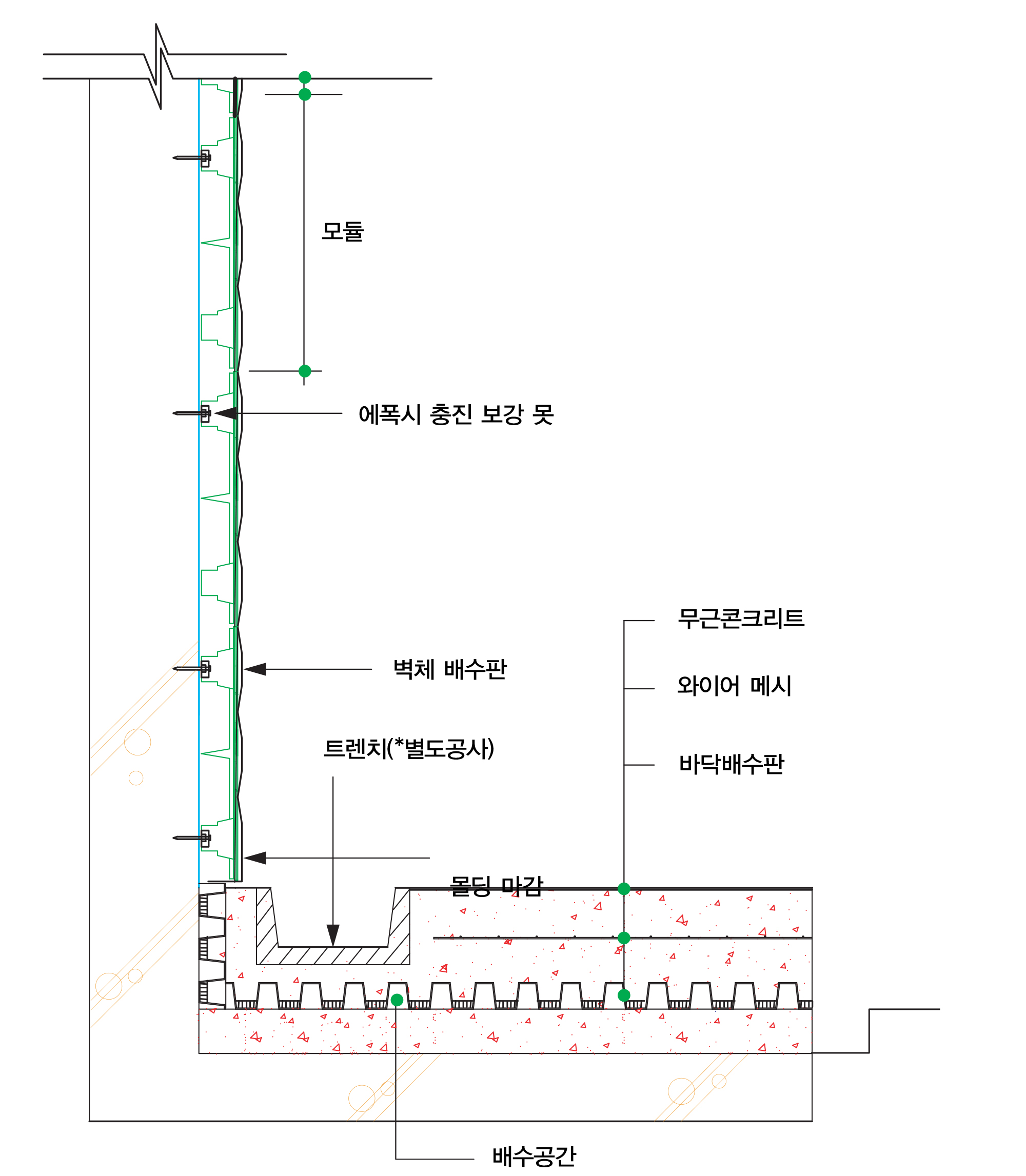

단면상세도 -2 (트랜치설치배수)

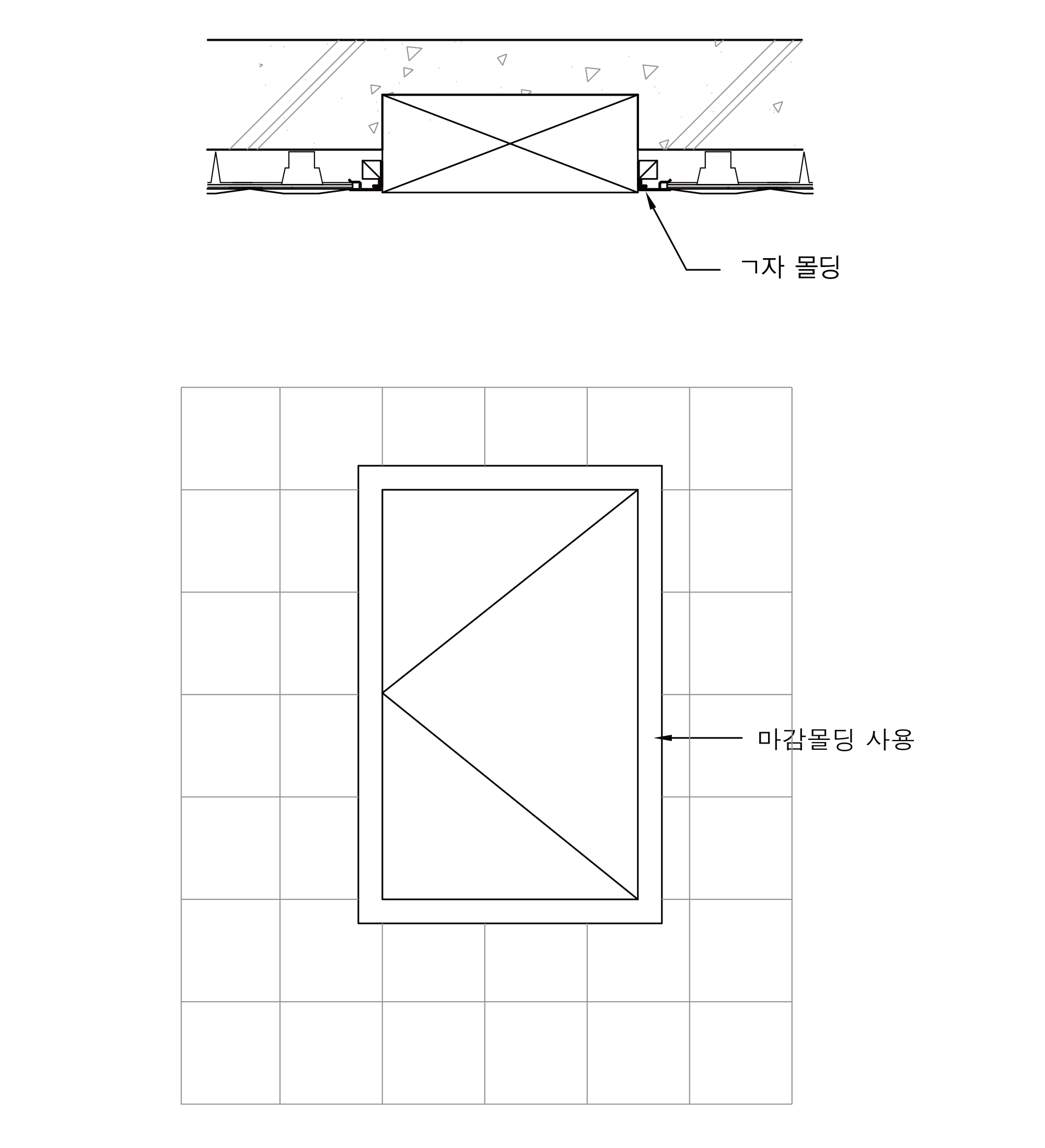

전기외함 또는 그릴설치시

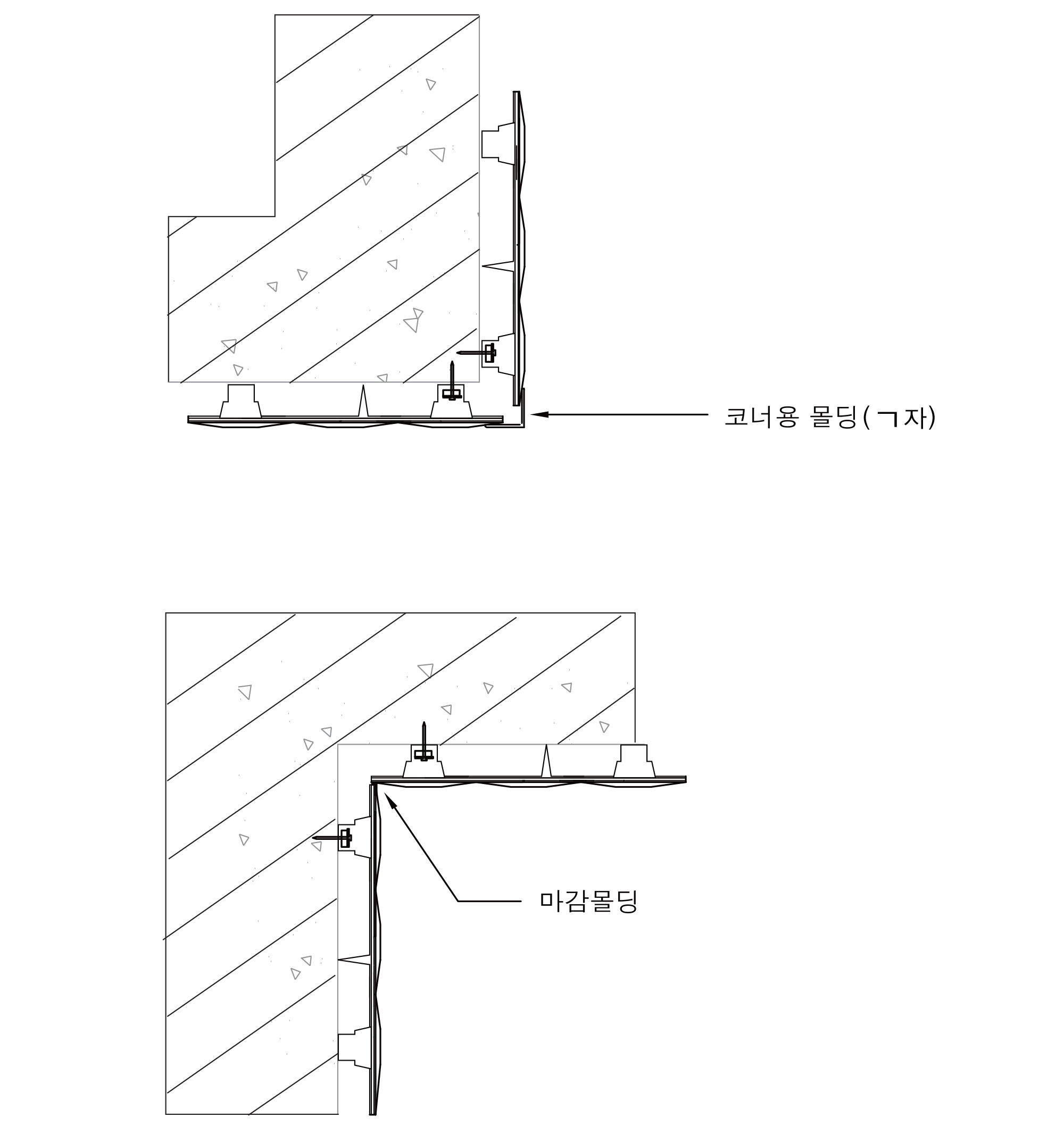

코너마감 상세도 (단면)

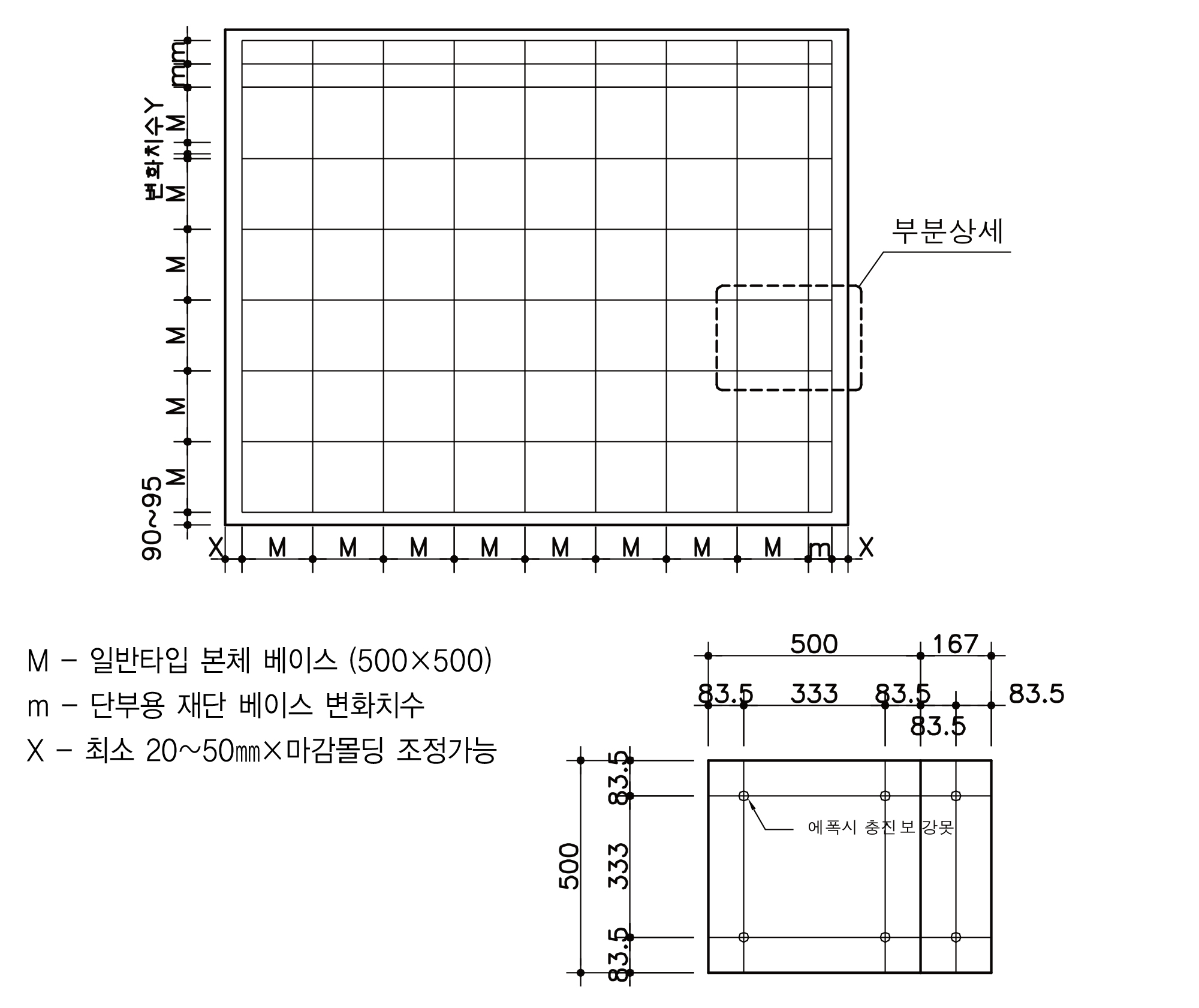

전개도 작성기준
벽체용 배수판 부착시 주의사항
- 에폭시 충진 보강공법 (또는 방수액주입)으로 시공할 것
- 각변은 ㄱ자몰딩으로 마감할 것
- 에폭시는 6:3비율로 배합하여야하며 계절에 따라 차이가 있으므로 10시간 이후부터 경화되게 할 것 (에폭시액 : 경화제) ※ 또는 방수 1형 우레탄 사용가
- 에폭시는 열 경화제 이므로 차다고 따뜻하게하면 경화가 진행되어 굳음으로 노줄막힘 현상이 생김
- 시공시 보안경 착용
